Thông gió xưởng linh kiện điện tử

Trong nhà máy điện tử, hệ thống thông gió không chỉ tạo cảm giác dễ chịu cho người lao động mà còn liên quan trực tiếp đến kiểm soát nhiệt độ, độ ẩm, độ sạch không khí và độ ổn định của dây chuyền sản xuất.

Các khu vực lắp ráp bảng mạch, kho linh kiện, dây chuyền SMT, khu vực kiểm tra sản phẩm và đóng gói thường có mật độ máy móc cao, vận hành liên tục và phát sinh nhiệt trong suốt ca làm việc. Nếu dòng khí trong nhà xưởng không được tổ chức hợp lý, nhiệt có thể tích tụ cục bộ, tạo vùng khí tù đọng và làm tăng tải cho hệ thống điều hòa không khí.

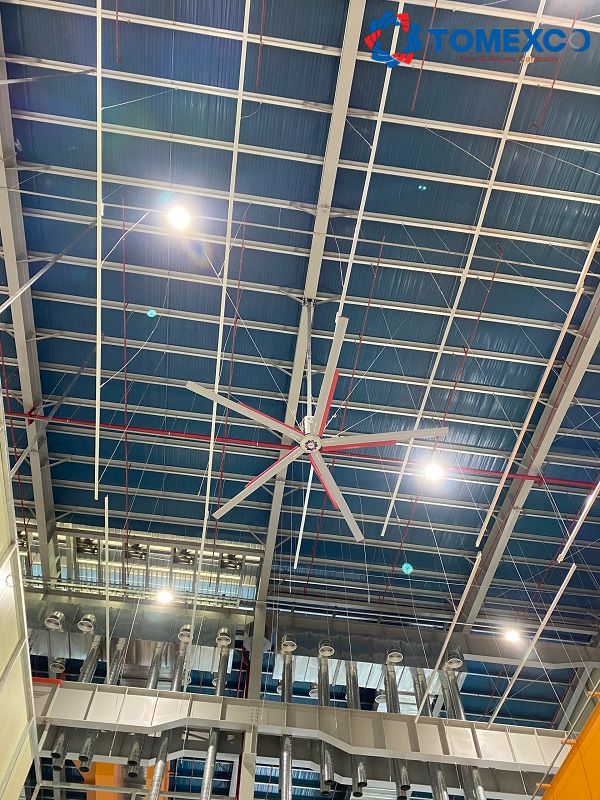

Quạt trần công nghiệp HVLS, viết tắt của High Volume Low Speed, là giải pháp tạo lưu lượng khí lớn ở tốc độ quay thấp. Khi được thiết kế phù hợp, quạt giúp tăng tuần hoàn không khí, giảm phân tầng nhiệt và hỗ trợ phân phối khí lạnh đồng đều hơn trong không gian lớn.

Tuy nhiên, cần lưu ý rằng quạt HVLS không thay thế hệ thống điều hòa chính xác, kiểm soát độ ẩm, lọc khí, hút khí thải hoặc hệ thống phòng sạch. Thiết bị này nên được xem là một phần của giải pháp thông gió và điều hòa tổng thể.

1. Tại sao xưởng linh kiện điện tử cần hệ thống thông gió chuyên dụng?

Nhà máy sản xuất linh kiện điện tử có yêu cầu cao hơn nhiều so với nhà xưởng thông thường. Không gian sản xuất cần được kiểm soát đồng thời nhiều yếu tố như nhiệt độ, độ ẩm tương đối, độ sạch không khí, áp suất phòng, bụi, hơi hóa chất và tĩnh điện.

Vì vậy, giải pháp thông gió xưởng linh kiện điện tử phải được thiết kế dựa trên chức năng của từng khu vực, không nên áp dụng một cấu hình chung cho toàn bộ nhà máy.

1.1. Kiểm soát độ ẩm và ngăn chặn sự ngưng tụ hơi nước

Độ ẩm cao có thể ảnh hưởng đến linh kiện điện tử, bảng mạch và vật liệu nhạy ẩm. Trong một số điều kiện, hơi ẩm có thể gây oxy hóa chân linh kiện, làm giảm độ ổn định của mối hàn hoặc tăng nguy cơ hư hỏng trong quá trình lưu kho và lắp ráp.

Tuy nhiên, cần phân biệt rõ:

• Quạt HVLS giúp hòa trộn không khí và giảm chênh lệch nhiệt độ cục bộ.
• Quạt HVLS không có chức năng tách ẩm.
• Việc kiểm soát độ ẩm phải được thực hiện bằng hệ thống HVAC, máy hút ẩm, AHU hoặc thiết bị xử lý không khí chuyên dụng.

Khi không khí trong nhà xưởng bị phân tầng, có thể xuất hiện khu vực nóng, lạnh hoặc ẩm hơn so với các vị trí khác. Luồng khí tuần hoàn từ quạt HVLS giúp hạn chế các vùng khí tù đọng và hỗ trợ phân phối nhiệt độ đồng đều hơn.

Điều này có thể góp phần giảm nguy cơ ngưng tụ cục bộ, nhưng hiệu quả thực tế phụ thuộc vào nhiệt độ điểm sương, độ ẩm tương đối, nhiệt độ bề mặt và chế độ vận hành của hệ thống điều hòa.

1.2. Loại bỏ nhiệt thừa từ máy móc và bức xạ mái tôn

Dây chuyền SMT, tủ điện, lò reflow, máy nén khí, hệ thống chiếu sáng và các thiết bị điện tử công suất lớn đều tạo ra nhiệt trong quá trình vận hành.

Ngoài ra, đối với nhà xưởng mái tôn, bức xạ mặt trời làm lớp không khí sát mái nóng lên nhanh chóng. Nếu không có sự lưu thông khí phù hợp, nhiệt sẽ tích tụ ở tầng cao và tạo ra hiện tượng phân tầng nhiệt.

Quạt HVLS tạo chuyển động không khí quy mô lớn, giúp:

• Hòa trộn lớp khí nóng phía trên với không khí bên dưới.
• Giảm chênh lệch nhiệt độ theo chiều cao.
• Tăng tốc độ gió tại vùng làm việc.
• Cải thiện cảm giác nhiệt cho người lao động.
• Hỗ trợ đưa khí nóng đến các vị trí thoát khí khi được phối hợp đúng với hệ thống cấp và hút.

Mức giảm nhiệt độ cảm nhận có thể đạt vài độ C trong điều kiện phù hợp, nhưng không nên cam kết một giá trị cố định khi chưa khảo sát thực tế. Hiệu quả còn phụ thuộc vào nhiệt độ môi trường, độ ẩm, chiều cao mái, vận tốc gió, mật độ máy móc và vị trí lắp đặt.

2. Quạt trần công nghiệp HVLS – Trái tim của hệ thống làm mát diện rộng

Quạt trần công nghiệp HVLS được thiết kế để di chuyển một lượng lớn không khí ở tốc độ quay thấp. Cánh quạt có dạng khí động học giúp tạo cột khí lớn theo phương thẳng đứng.

Khi luồng khí chạm sàn, nó lan ra xung quanh và sau đó hồi lưu lên phía trên, tạo thành vòng tuần hoàn khí trong không gian rộng. Cơ chế này thường được gọi là hiệu ứng lan tỏa trên sàn hoặc floor jet effect.

Theo cẩm nang kỹ thuật của Tomexco, hiệu quả của quạt HVLS phụ thuộc vào đường kính cánh, chiều cao lắp đặt, khoảng cách với mái, vật cản và cách bố trí các quạt trong mặt bằng.

2.1. Cơ chế tạo làn gió đa hướng tự nhiên

Một quạt HVLS đường kính lớn có thể tạo ra vùng ảnh hưởng rộng hơn nhiều so với quạt treo tường hoặc quạt đứng công nghiệp.

Luồng khí từ quạt di chuyển theo ba giai đoạn chính:

1. Không khí được đẩy từ trên xuống.
2. Khi chạm sàn, dòng khí lan rộng theo phương ngang.
3. Không khí hồi lưu lên phía trên tại rìa vùng phủ.

Nhờ tốc độ gió thấp và phân bố rộng, quạt HVLS tạo cảm giác gió nhẹ, tương đối đồng đều, không tập trung quá mạnh vào một điểm.

Đặc điểm này phù hợp với các khu vực sản xuất có nhiều công nhân hoặc dây chuyền dài. Tuy nhiên, trong các khu vực có chi tiết nhẹ, linh kiện nhỏ, vật liệu nhạy bụi hoặc yêu cầu phòng sạch, cần kiểm tra tốc độ gió tại vị trí làm việc trước khi lắp đặt.

Diện tích phủ gió của một quạt không nên được xác định chỉ dựa vào đường kính cánh. Các yếu tố ảnh hưởng gồm:

• Chiều cao lắp đặt.
• Kết cấu mái.
• Mật độ đèn, máng cáp, ống gió.
• Vị trí dây chuyền.
• Giá kệ và vách ngăn.
• Hướng cấp và hút khí hiện hữu.

Cần bổ sung dữ liệu thực tế nếu muốn công bố diện tích phủ cụ thể cho từng model.

2.2. Hiệu quả phủ kín mọi “vùng chết” nhiệt độ

Trong xưởng điện tử có nhiều dây chuyền, tủ máy, giá kệ và khu vực kỹ thuật, luồng khí có thể bị cản trở và tạo thành các vùng khí chết.

Quạt HVLS giúp giảm tình trạng này bằng cách tạo chuyển động không khí trên quy mô lớn. Tuy nhiên, để xử lý hiệu quả các vùng khuất gió, kỹ sư cần khảo sát:

• Chiều cao và mật độ giá kệ.
• Vị trí máy móc.
• Các vách ngăn sản xuất.
• Miệng cấp và hồi gió điều hòa.
• Các khu vực sinh nhiệt cao.
• Đường đi của luồng khí từ vùng cấp đến vùng hút.

Đối với công trình có kết cấu phức tạp, mô phỏng CFD có thể được sử dụng để đánh giá hướng dòng khí, tốc độ gió và khu vực có nguy cơ thiếu lưu thông. Không phải dự án nào cũng cần CFD; phương pháp này nên được áp dụng khi quy mô, mức độ phức tạp hoặc yêu cầu kiểm soát môi trường đủ cao để cần phân tích sâu..

3. Lợi ích kinh tế và tối ưu hóa ROI cho nhà máy điện tử

Đầu tư vào hệ thống Quạt HVLS Tomexco mang lại giá trị hoàn vốn nhanh chóng nhờ khả năng cắt giảm chi phí vận hành kỷ lục:

• Tiết kiệm 80% điện năng: Thực tế cho thấy, 8 chiếc Quạt trần công nghiệp HVLS 7.3m chỉ tiêu tốn 12kW điện để bao phủ diện tích 12.000 m², trong khi hệ thống quạt truyền thống cần tới 100kW để đạt hiệu quả tương đương.
• Hỗ trợ hệ thống HVAC: Khi phối hợp cùng điều hòa điều khiển nhiệt độ, Quạt trần HVLS giúp lan tỏa khí lạnh đều hơn, cho phép doanh nghiệp tăng nhiệt độ cài đặt của điều hòa lên vài độ mà vẫn đảm bảo độ mát sâu, giúp tiết kiệm thêm 30% hóa đơn tiền điện.
• Giảm số lượng thiết bị lắp đặt: Một chiếc quạt HVLS có thể thay thế cho 20-30 quạt công nghiệp nhỏ, giúp giải phóng diện tích sàn và giảm chi phí đi dây điện phức tạp.

4. Công nghệ động cơ hiện đại đạt chuẩn Châu Âu của Tomexco

Tomexco mang đến các giải pháp động cơ hàng đầu, đảm bảo tính ổn định cao nhất cho môi trường sản xuất liên tục 24/7.

4.1. Động cơ giảm tốc Lenze (Đức) bền bỉ

Tomexco chỉ sử dụng duy nhất thương hiệu Lenze (Đức) cho dòng quạt truyền động bánh răng. Đây là dòng động cơ cao cấp với độ bền vận hành từ 15.000 đến 25.000 giờ mới cần thực hiện bảo trì kỹ thuật định kỳ. Động cơ Lenze nổi tiếng với khả năng chịu tải tốt và vận hành siêu ổn định, giảm thiểu tối đa các ca dừng máy sửa chữa.

4.2. Động cơ nam châm vĩnh cửu (PMSM) siêu hiệu suất

Dòng Quạt trần Công nghiệp HVLS PMSM là đỉnh cao công nghệ với hiệu suất lên tới 95%. Thiết kế không sử dụng hộp số giúp giảm ma sát cơ khí, vận hành siêu êm với độ ồn điện từ dưới 45dB, cực kỳ phù hợp cho các khu vực lắp ráp linh kiện cần sự tĩnh lặng.

5. Đảm bảo an toàn tuyệt đối với 05 hệ thống an toàn đa tầng

Vì quạt HVLS là thiết bị khổng lồ treo phía trên các dây chuyền đắt tiền và hàng ngàn nhân công, Tomexco đặt tiêu chuẩn an toàn là tiêu chí sống còn thông qua 05 hệ thống an toàn vững chắc:

1. Bộ kẹp treo cường lực: Liên kết chắc chắn với kết cấu mái, đảm bảo khả năng chịu tải và độ ổn định của hệ thống.
2. Cáp an toàn chống rơi: Cáp thép chịu lực độc lập giúp tăng cường an toàn trong trường hợp phát sinh sự cố.
3. Bích đầu trục: Gia cường liên kết giữa động cơ và moay-ơ, đảm bảo truyền động ổn định.
4. Bích chống rơi cánh quạt: Khóa cố định cụm cánh quạt, hạn chế nguy cơ tuột cánh trong quá trình vận hành.
5. Bộ nối tự lựa an toàn: Cho phép quạt tự cân bằng, giảm rung lắc, bảo vệ động cơ và kết cấu treo...

6. Yêu cầu kỹ thuật lắp đặt đạt chuẩn tại xưởng điện tử

Để hệ thống Quạt trần HVLS phát huy tối đa công năng, quy trình thi công tại Tomexco luôn tuân thủ các quy định sau:

• Chiều cao lắp đặt: Lý tưởng nhất là trên 4.5m và thấp hơn 15m so với mặt sàn.
• Khoảng cách an toàn: Cánh quạt phải cách mái ít nhất 0.8m để đảm bảo lưu lượng gió đầu vào và cách các vật cản (đèn, hệ thống PCCC) tối thiểu 0.4m.
• Vật tư phụ trợ: Sử dụng bulong đạt tiêu chuẩn cường độ 12.9 và dây cáp bọc nhựa cao cấp để tăng độ bền liên kết.

7. Kết luận

Việc xây dựng hệ thống thông gió xưởng linh kiện điện tử bằng giải pháp Quạt trần công nghiệp HVLS Tomexco chính là sự đầu tư thông minh và bền vững. Với khả năng phủ gió diện rộng, siêu tiết kiệm năng lượng tới 80% và vận hành an toàn đạt chuẩn Châu Âu bằng 05 hệ thống an toàn, Quạt HVLS không chỉ cải thiện môi trường làm việc mà còn là “lá chắn” bảo vệ chất lượng linh kiện điện tử một cách chuyên nghiệp nhất. Hãy liên hệ ngay với Tomexco để được khảo sát mô phỏng CFD và tư vấn phương án làm mát tối ưu nhất cho không gian xưởng của bạn.

8. Bài viết liên quan

• Top 6 dòng Quạt trần công nghiệp HVLS cánh dài chính hãng
• So sánh Quạt HVLS động cơ giảm tốc và động cơ nam châm vĩnh cửu
• Hướng dẫn bảo trì Quạt trần công nghiệp HVLS đúng cách
• Quạt trần công nghiệp HVLS Là Gì? Tìm Hiểu Từ A-Z
• Cấu Tạo Quạt trần công nghiệp HVLS
• Nguyên Lý Hoạt Động Của Quạt trần công nghiệp HVLS
• Quạt trần công nghiệp HVLS Có Tiết Kiệm Điện Không?
• Báo Giá Quạt trần công nghiệp HVLS Mới Nhất

9. Câu Hỏi Thường Gặp

9.1. Động cơ Lenze (Đức) có ưu điểm gì cho xưởng điện tử? Động cơ Lenze có độ bền cơ học cao, vận hành siêu ổn định và chu kỳ bảo trì rất thưa, giúp doanh nghiệp yên tâm duy trì sản xuất liên tục mà không lo hỏng hóc vặt.

9.2. Quạt HVLS có gây bụi bẩn ảnh hưởng đến linh kiện không? Không. Với đặc tính tốc độ thấp (Low Speed), quạt luân chuyển không khí nhẹ nhàng giống gió tự nhiên, không gây gió giật mạnh làm tung bụi bẩn lơ lửng như quạt nhỏ tốc độ cao.

9.3. Một chiếc Quạt HVLS 7.3m phù hợp cho diện tích bao nhiêu? Trong không gian mở, một quạt sải cánh 7.3m của Tomexco có thể phủ mát hiệu quả cho diện tích từ 1.300 m² đến 1.500 m².

9.4. Có lắp được Quạt trần HVLS cho phòng sạch không? Tùy thuộc vào cấp độ phòng sạch. Với các dòng động cơ PMSM vận hành siêu êm và không phát sinh tia lửa điện, quạt có thể hỗ trợ lưu thông khí rất tốt cho các khu vực đệm hoặc xưởng lắp ráp linh kiện cấp độ tiêu chuẩn.

9.5. Thời gian bảo hành của quạt là bao lâu? Sản phẩm Quạt trần công nghiệp HVLS Tomexco được bảo hành chính hãng 24 tháng và hỗ trợ kỹ thuật trọn đời.
